SOLIDWORKS#4【軸の作成】

こんにちは。

SOLIDWORKSでの軸の作成方法についてご紹介します。

コマンドマネージャー内【フィーチャー】→【参照ジオメトリ】→【軸】をクリック。

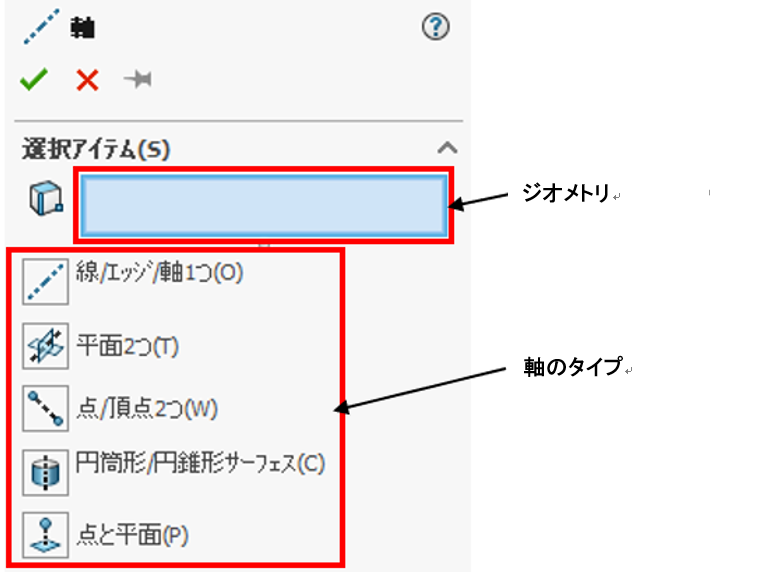

軸のタイプを選択し、選択したタイプに必要なジオメトリを選択します。

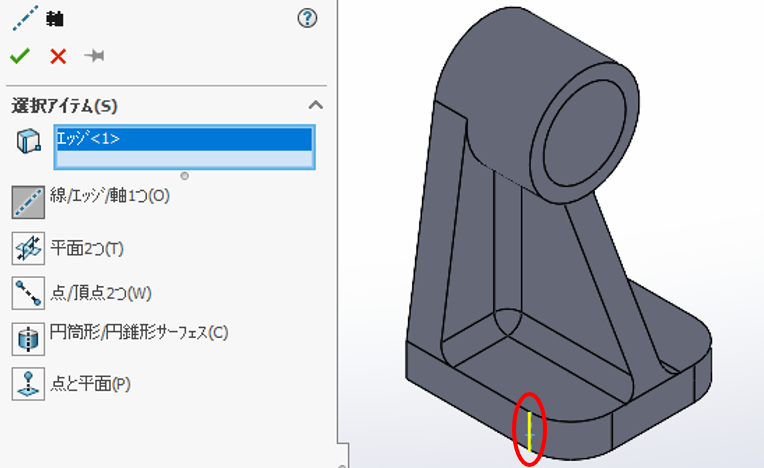

◆エッジを選択

選択したエッジ上に軸が作成されます。

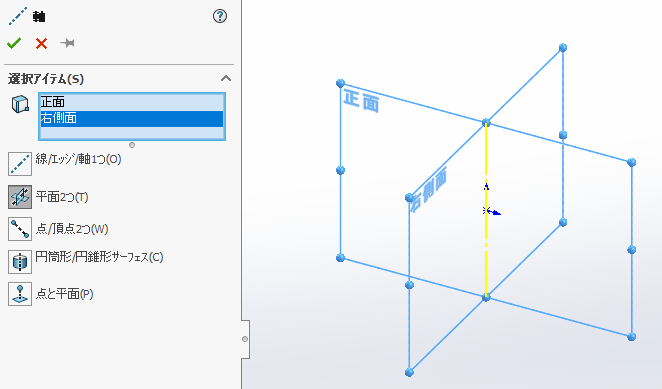

◆2つの面を選択

選択した面が交わるところに軸が作成されます。

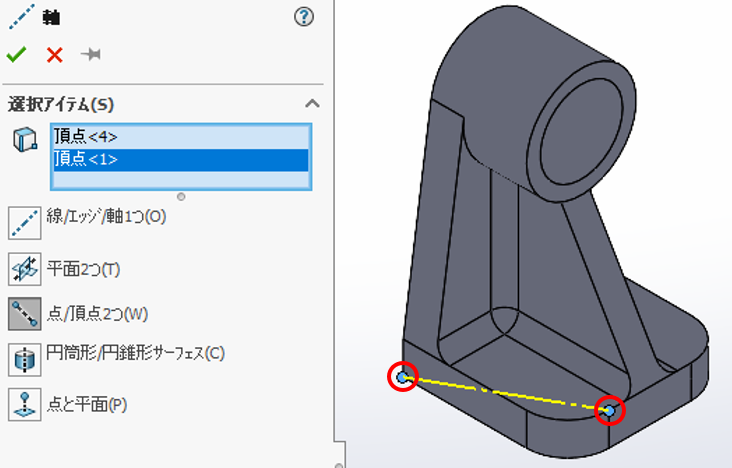

◆2つの点を選択

点と点を結ぶ直線上に軸が作成されます。

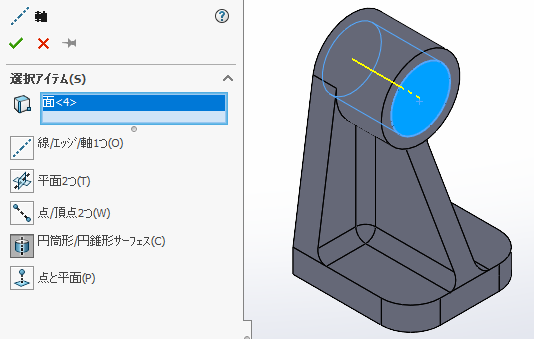

◆円筒面を選択

選択した円筒形、円錐形の中心に軸が作成されます。

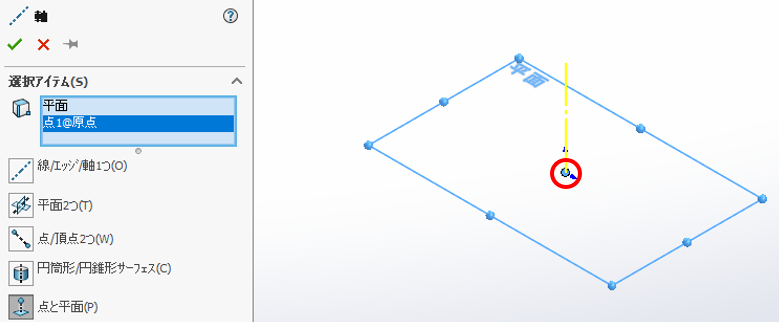

◆点と平面を選択

選択した平面に垂直で、選択した点を通る軸が作成されます。

以上、軸の作成方法についてのご紹介でした。
