機械加工初心者の「これ何？」#51【溶接後の板裏面の外観には注意！】

今回も実体験、「溶接後の板裏面の外観には注意」について。
TEDです。

TIG溶接になりますが、

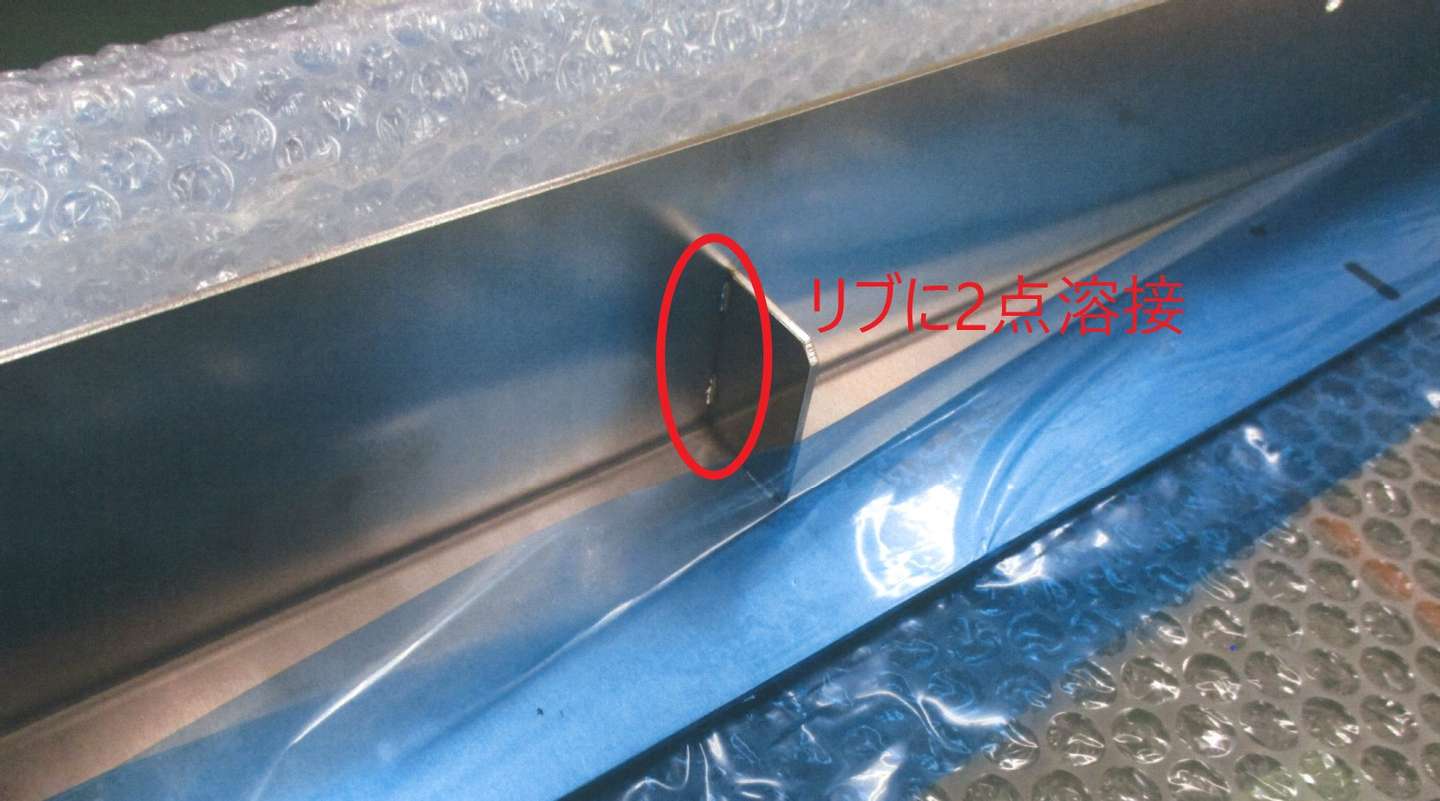

板厚2t  材質はSUS片側研磨材 、こんな感じで溶接痕が残りました。

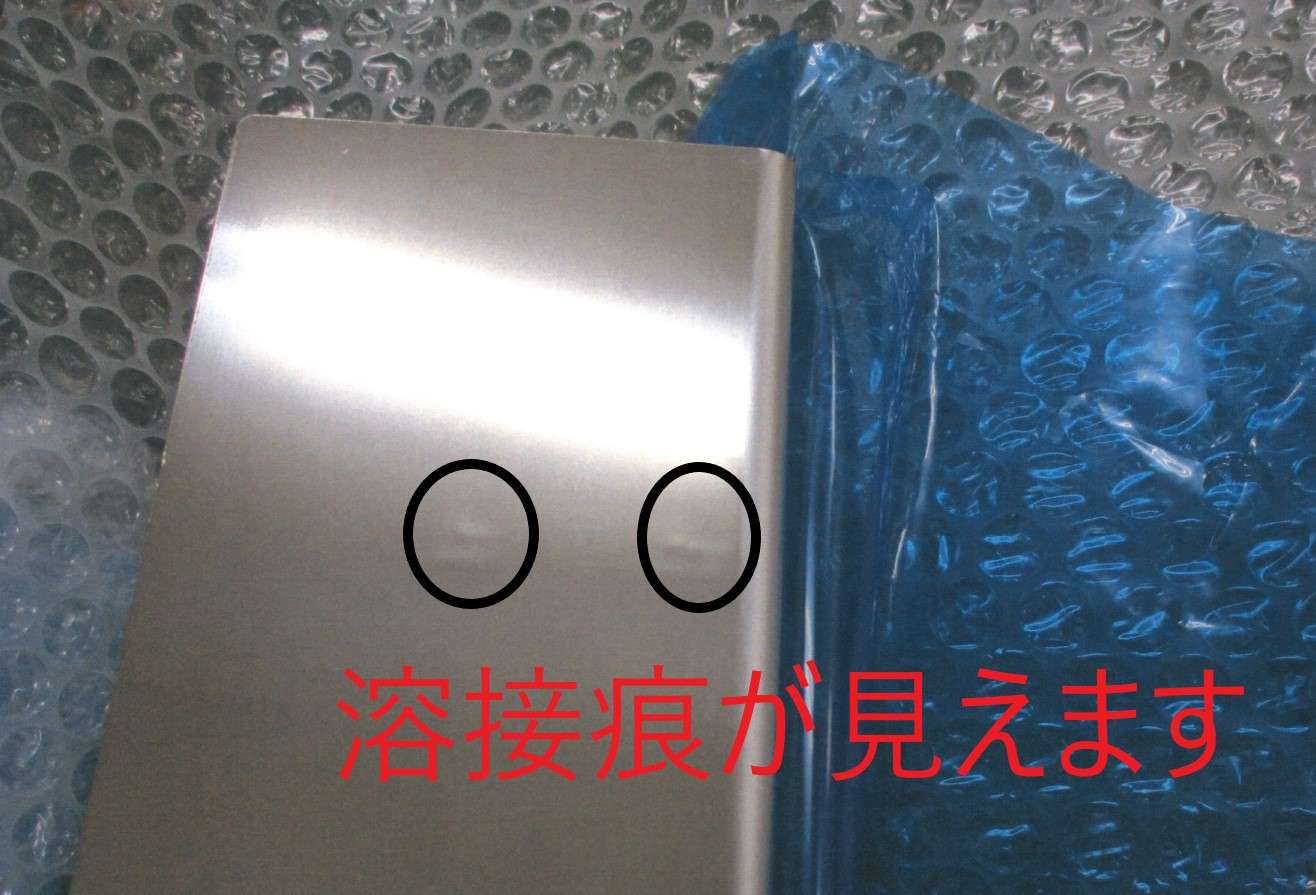

裏面を見ると

2000を超える製品なので、この様なリブを（2000の中に）3個を溶接。

また板金先生に教えて貰いました。
「今回の事象は2tで溶接裏面に溶接痕発生、6tでも同現象は発生する」
「12～15tにした場合は溶接痕は未発生も製品に反りが出る」
本当かどうかは試験をして確かめたいと思いながら・・・（TEDの心の声)

溶接痕を消す対策は全面をグラインダー＋バフ研磨。

溶接痕を消す場合は追加費用が発生する事、
通常のSUS研磨材より、きれいな仕上がりになるかも・・・を注意。

また勉強した案件でした。
