【立体問題集】立体を読み取るトレーニング

こんにちは。
今回は三面図から立体を読み取る問題を３つご用意しました。
最後に回答形状を載せてあります。
脳トレにもなると思いますのでぜひ挑戦してみてください。

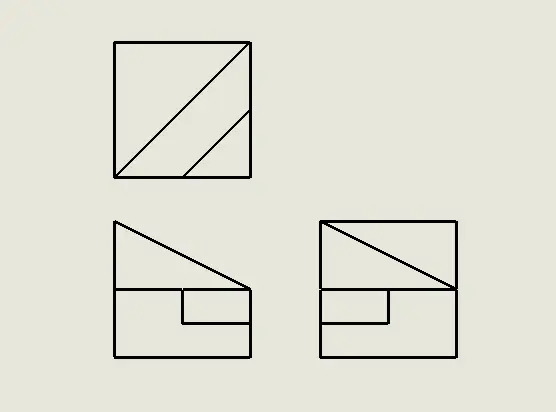

問題１

問題2

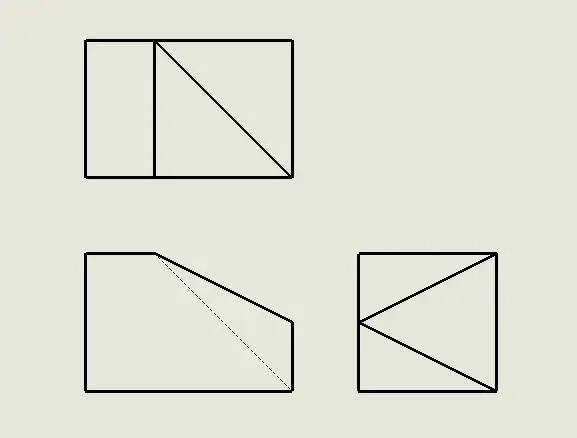

問題3

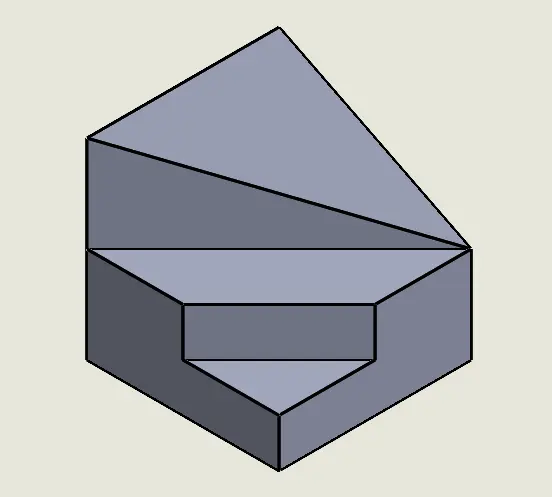

問題1答え

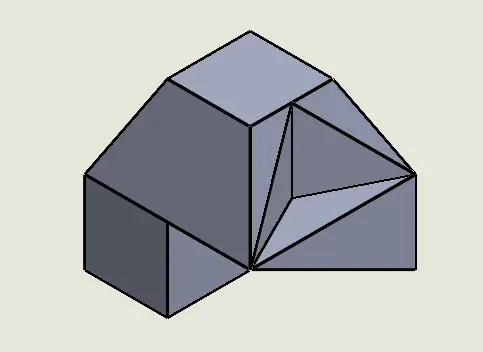

問題2答え

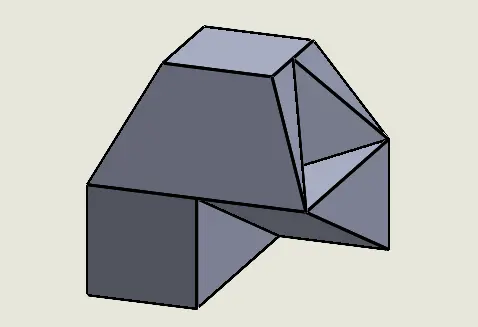

問題2は上の画像だけだと立体形状が少し分かりずらいので、
もう一枚参考の画像(両等角投影図)も載せておきますね。

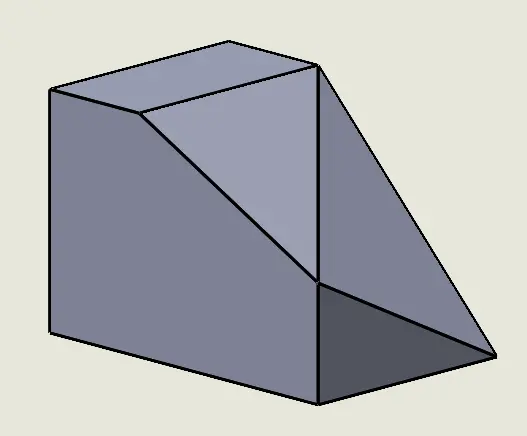

問題3答え

いかがでしたでしょうか。
三面図から立体はイメージできましたか？
また機会がありましたら問題掲載しますのでぜひ挑戦してみてくださいね。
