SOLIDWORKS#8【モデルの質量を確認する(質量特性)】

こんにちは。

今回はSOLIDWORKSで描いたモデルの質量を確認する方法をご紹介します。
質量を確認するにはまずモデルに材料を設定する必要があるので、
手順としては①材料編集→②質量特性という流れになります。

①材料編集

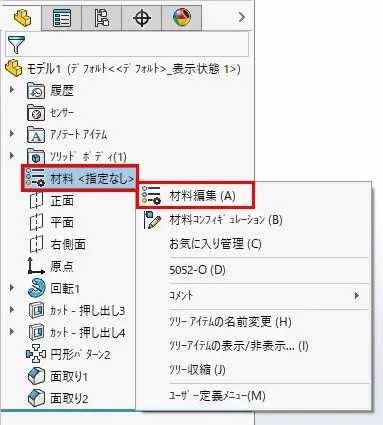

フィーチャーマネージャーデザインツリー内の
「材料」を右クリックし「材料編集」を選択します。

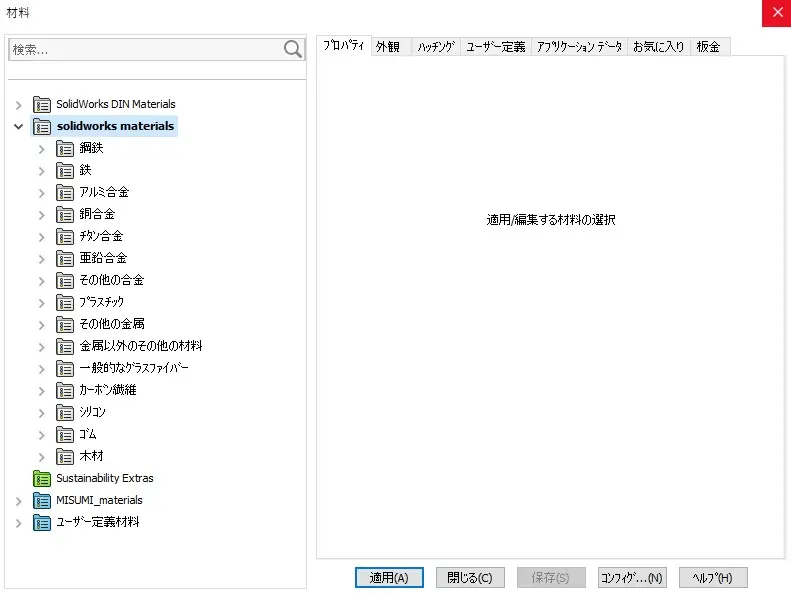

次のようなメニューが出てきますので、
材料を指定します。

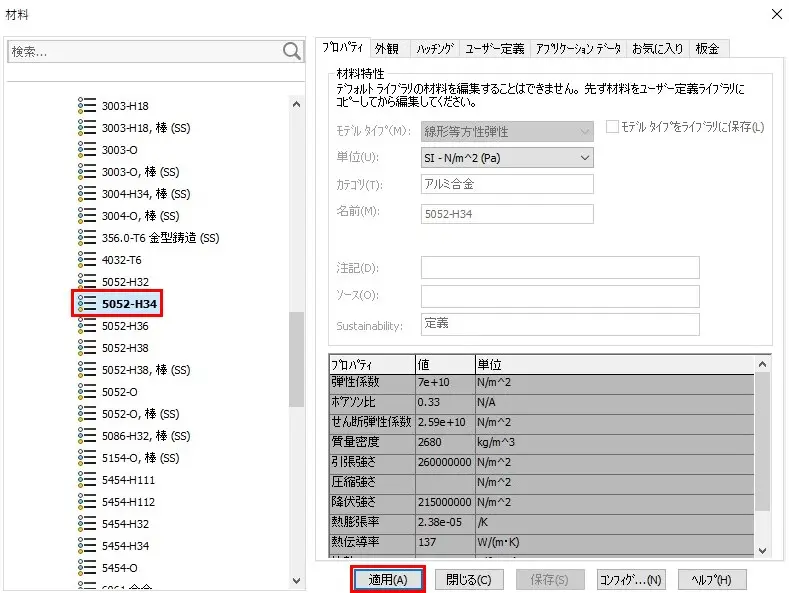

今回は「5052-H34」を選択します。
選択後は「適用」をクリックして閉じます。

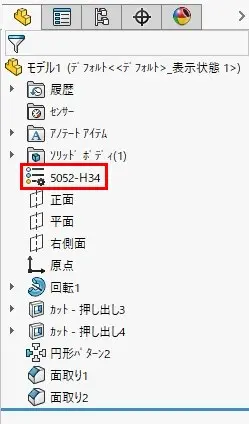

材料の設定が完了すると、
フィーチャーマネージャーデザインツリー内に
指定した材料が表示されます。

②質量特性

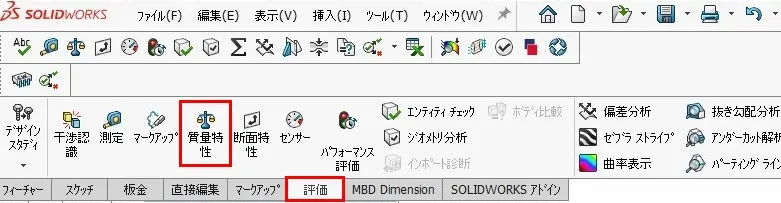

コマンドマネージャーより、
「評価」タブ→「質量特性」を選択します。

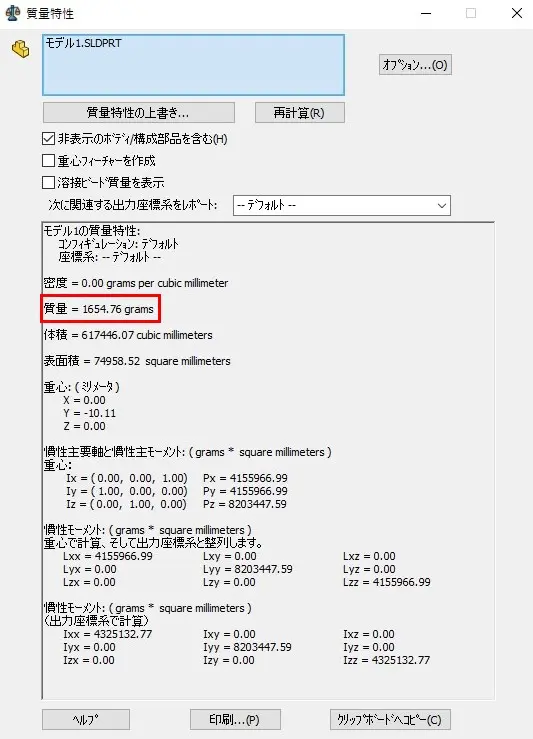

ここで質量を確認することが出来ます。

以上、質量の確認方法でした。
簡単に質量を知ることができ、
設計する上でとても便利なツールですので
ぜひ使ってみてくださいね。
では。
