機械加工初心者の「これ何？」#88【板金曲げ引合いでの仮想点と実寸法のズレ　板厚分は覚悟する！】

板金での曲げ　仮想点と実寸法のズレ　板厚分は覚悟する！　Ｚ曲げの製品で板金屋さんに仮想点で製作するので、
そのズレは承認して欲しいと言われました。

今回は「板金曲げ引合いでの仮想点と実寸法のズレ　板厚分は覚悟する！」

Ｚ形状曲げの板金の引合いが有りました。
本当にＺのそのものの形状。

１つの会社は溶接になると回答。
もう１つの会社は曲げられるが寸法が仮想点になる（ズレ）との回答。

お客様は曲げでも溶接でも良いとの事でしたが、コストの面から曲げを選択。
ここで仮想点での寸法ズレをお客様への報告が必要になりました。

それでは本題の仮想点とはについて：

仮想点とは設計の方には　当たり前の話ですが・・・

穴ピッチ寸法・Ｒ形状の中心からある端面迄の距離等。
実際には存在しない・測定できない図面内の寸法指示を表します。

今回でいうと

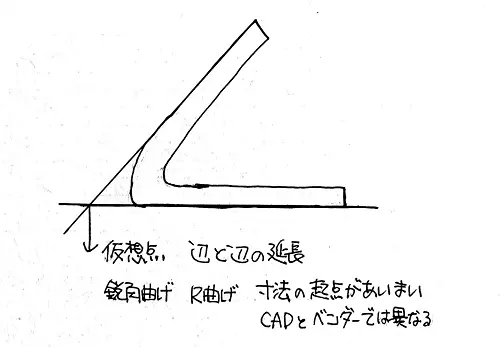

曲げがＲになるので仮想点からの距離で製作する事にとなります。

また実例（OJTにて）です。

お客様の図面は仮想点でなく、Ｒの先端からの寸法で図面指示。
「Ｚ曲げは出来ますかね？」のコメント付き。

板金屋さんはＲ曲げになり、仮想点管理になるとの事。
寸法のズレは板厚よりはずれないだろうとの事。

まとめ：
曲げられるか・曲げられないかの微妙なものはＲ曲げで仮想点寸法管理になる場合が多い。
実寸法（欲しい寸法）とのズレは板厚分は覚悟する。

また勉強になりました。
