SOLIDWORKS#11【フィーチャーのミラー】

今回はSOLIDWORKSのフィーチャーのミラー機能についてご紹介します。

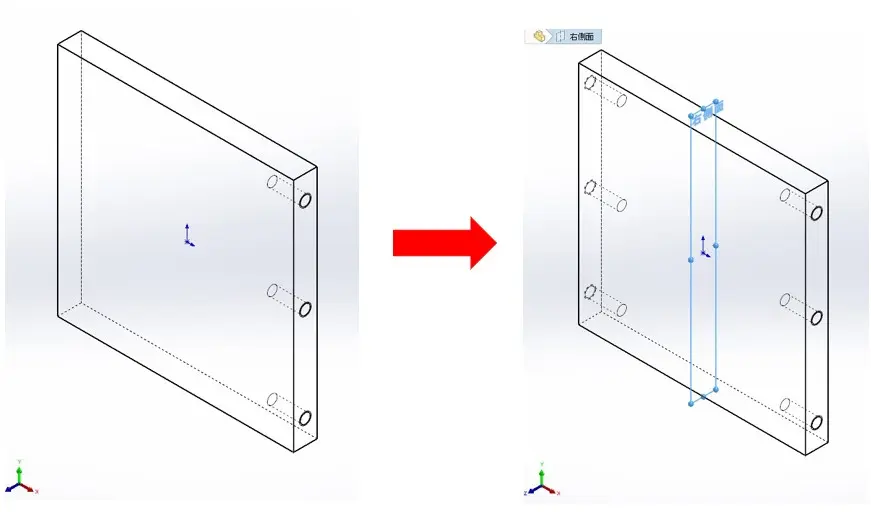

この機能を使用すると下の画像のように
面や平面を中心としてフィーチャーのミラーコピーが可能です。

やり方は、

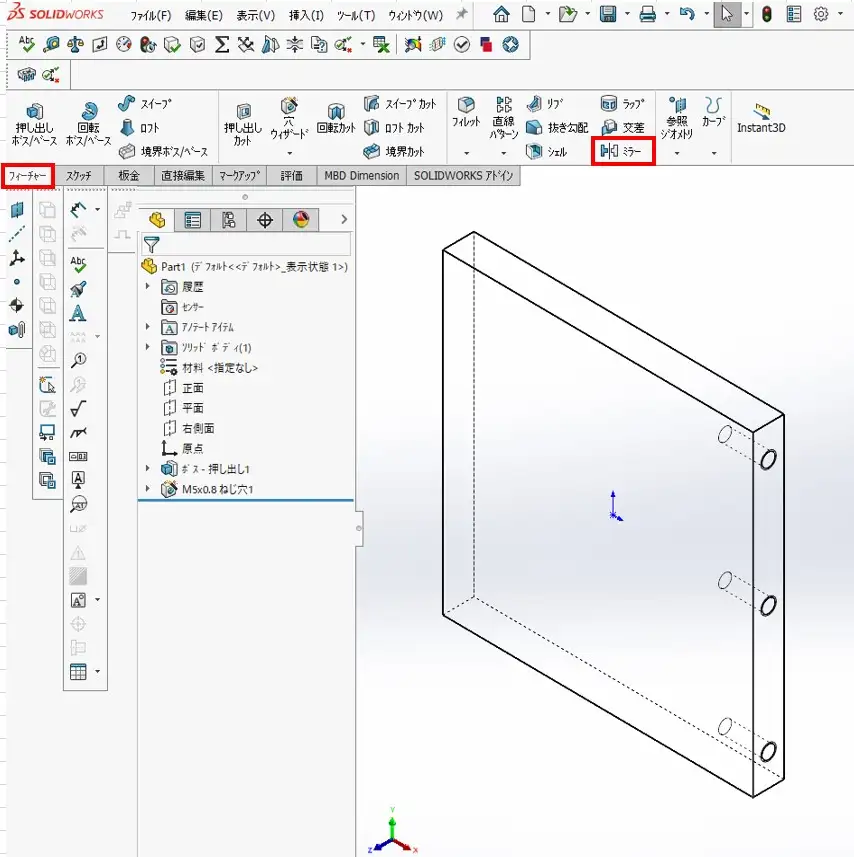

コマンドマネージャー内「フィーチャー」タブより、
「ミラー」を選択します。

設定画面が出てくるので、

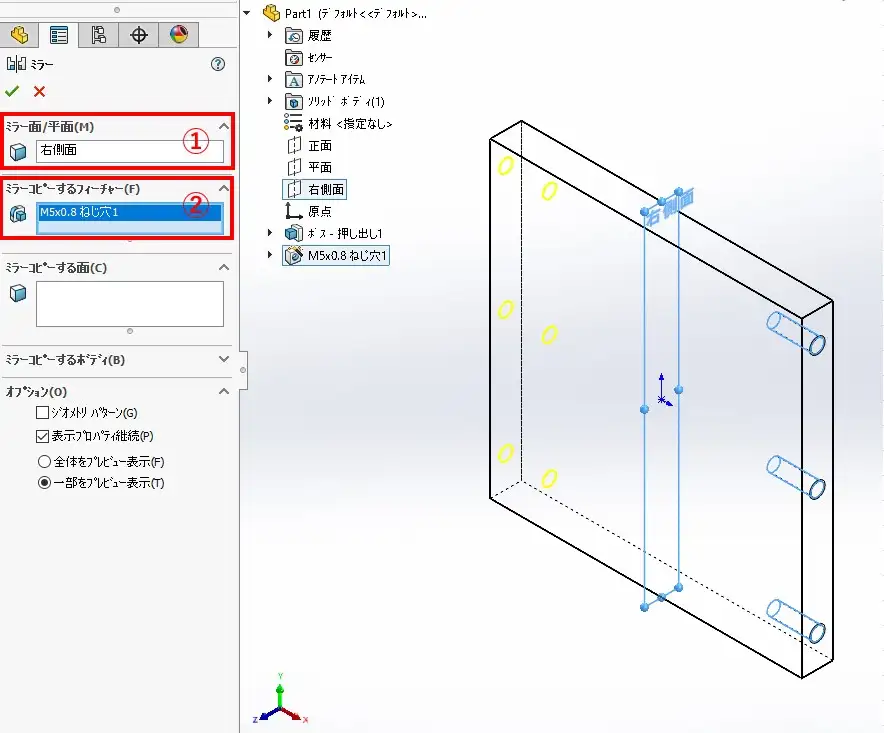

①、②を入力します。

①ミラーコピーの中心となる面を選択します。
今回は右側面を選択します。
②ミラーコピーするフィーチャーを選択します。
今回はM5×0.8ねじ穴1を選択します。

完了したら左上のチェックをクリックします。

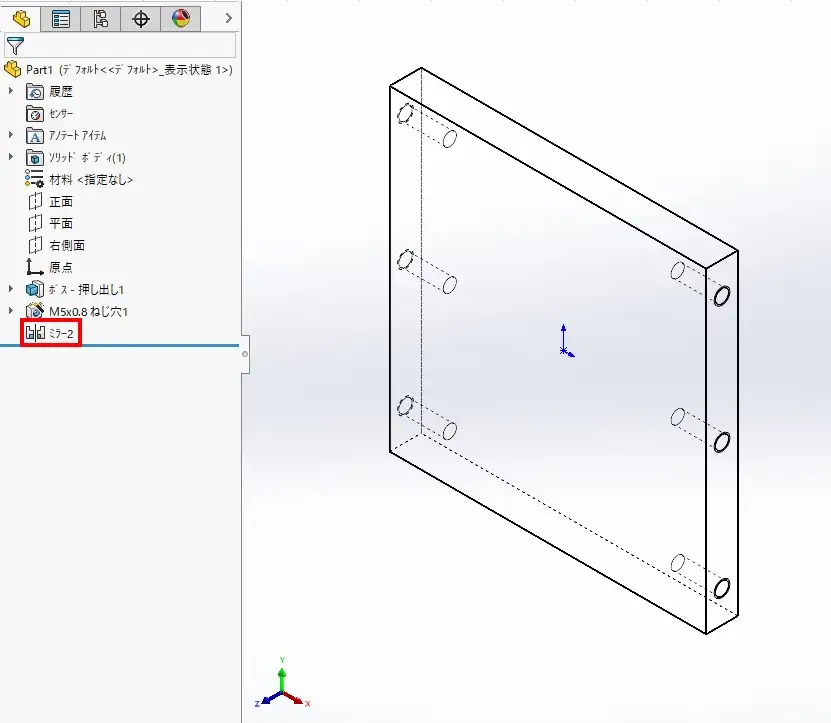

するとミラーコピーが作成されます。

こんにちは。
とても簡単にできるので
ぜひ活用してみてください。
