SOLIDWORKS#14【キー溝の作成方法／オフセット】

こんにちは。
今回は

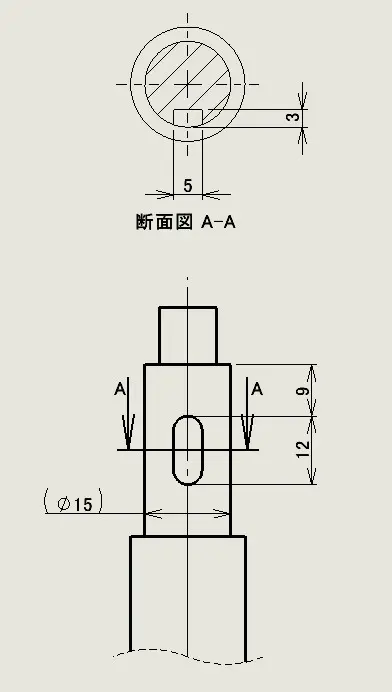

下の画像のようなキー溝の作成方法をご紹介します。
キー溝はオフセットを使うと簡単に作成出来ます。

はじめに、

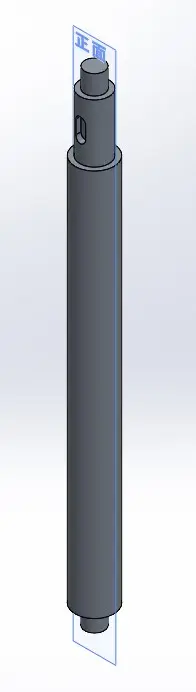

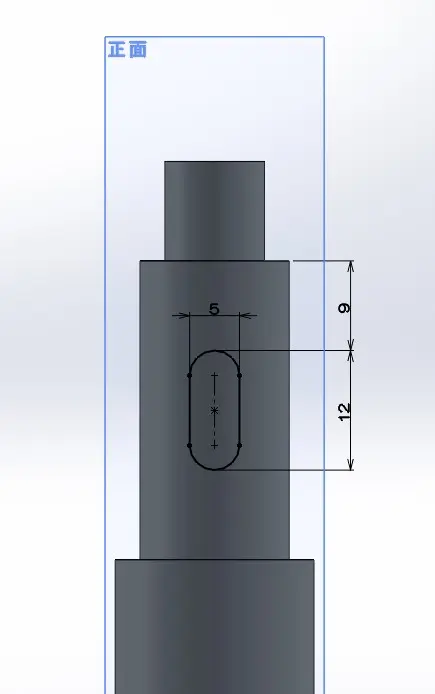

作成するキー溝と平行な面(今回は正面)を選択し
スケッチに入ります。

次にフィーチャー→押し出しカットを選択し、

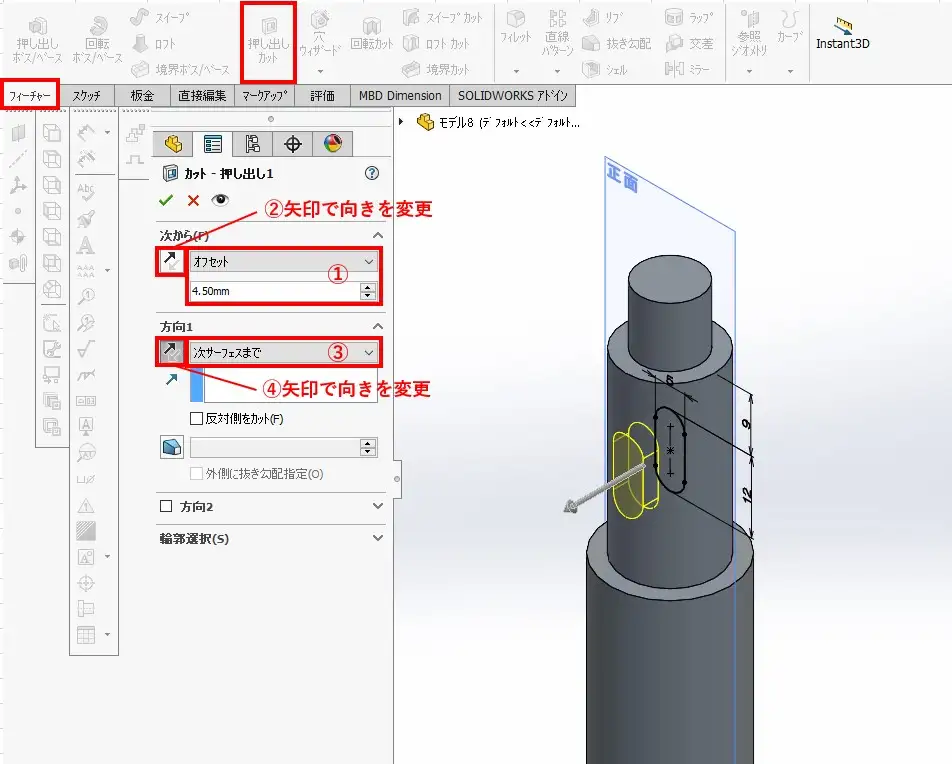

設定画面で下の画像の①～④のように設定します。

①：オフセットを選択し、オフセット距離に4.5㎜を入力します。

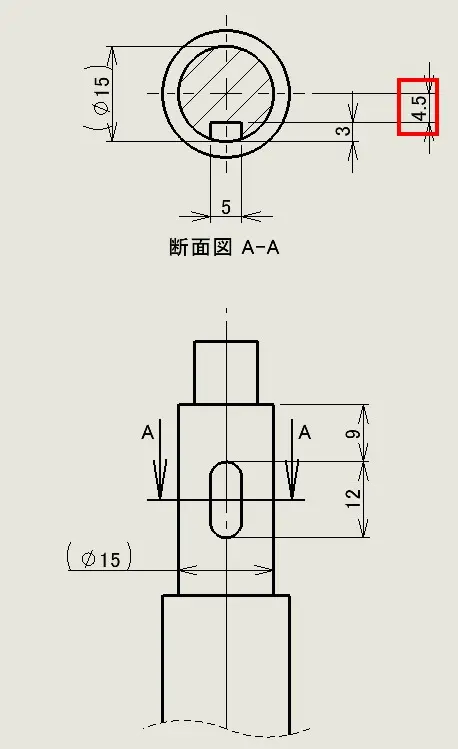

4.5㎜は下の画像の赤枠内の距離を示します。

②：矢印マークをクリックすると
オフセットの向きを変えることが出来るので調整します。

③：次サーフェスまでを選択します。

④：矢印マークでカットの向きを調整します。

すべて入力が完了したら、
左上の緑のチェックをクリックします。

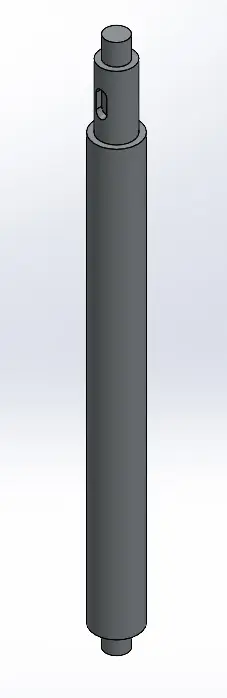

すると、キー溝が出来あがります。

オフセットを使えば簡単に作成出来るので
ぜひご活用くださいね。
