SOLIDWORKS#13【スケッチ平面編集】

こんにちは。
今回はSOLIDWORKSの「スケッチ平面編集」機能をご紹介します。

この機能を使えば、スケッチ面を間違えてしまったときに簡単にスケッチ面を変更することが出来ます。

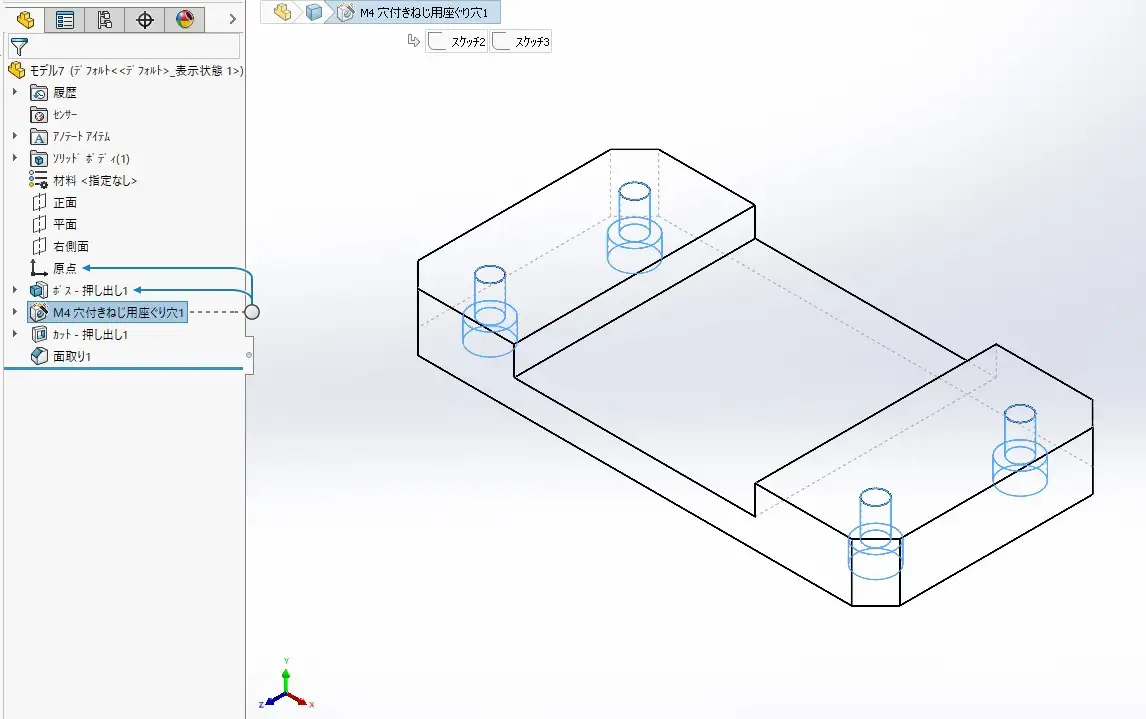

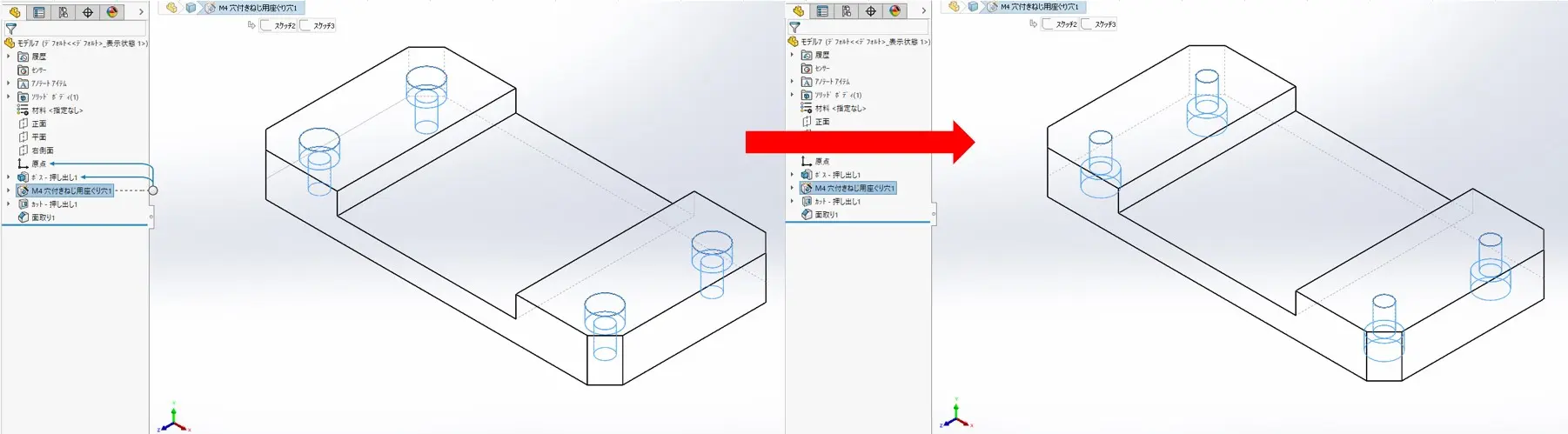

今回は穴ウィザードであけた
M4穴付きねじ用座ぐり穴の座ぐり向きをスケッチ平面編集を使い変更します。

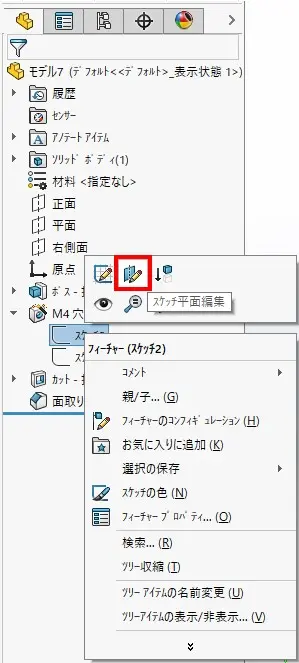

スケッチ面を変更したいスケッチを右クリックし、
「スケッチ平面編集」を選択します。

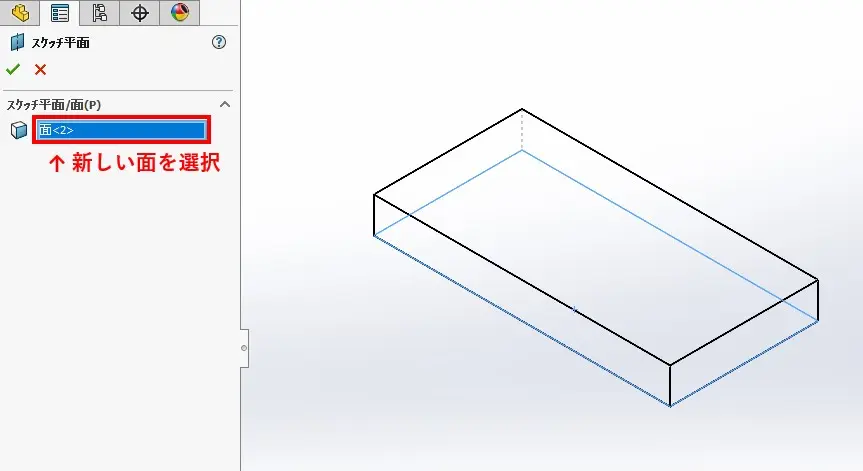

次の画面が出てくるので、
新しくスケッチ面にしたい面をモデル上で選択します。

選択後は、
左上の緑チェックをクリックすれば完了です。

このように「スケッチ平面編集」を使えば簡単にスケッチ面を変更することができます。ぜひご活用くださいね。
